交换机究竟能带动多少个网络监控摄像头呢？根据摄像机的码流和数量就可以来选择不同的交换机。当然根据汇聚层交换机也可以选择不同的交换机接入。交换机选择对于网络监控摄像头来说还是很重要的。局域网内的视频监控进行交换机选择时，接入层和汇聚层交换机的选择通常只需要考虑交换容量的因素就够了。

  一、根据摄像机的码流和数量来选择

  1、摄像机码流

  选择交换机前，首先要弄清楚每路图像占用多少带宽。

  2、摄像机数量

  要弄清楚交换机的带宽容量。常用交换机有百兆交换机、千兆交换机。它们的实际带宽一般只有理论值的 60~70% ，所以它们端口的可利用带宽大致是 60Mbps或600Mbps。

  二、交换机的选择要求

  详解一个交换机能带动多少个网络监控摄像头？

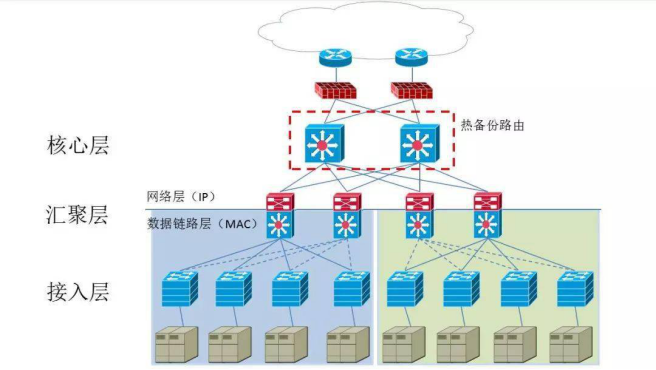

  监控网络有三层架构方式：核心层，汇聚层，接入层。

  1、接入层交换机的选择

  条件 1：摄像机码流：4Mbps，20 个摄像机就是 20*4=80Mbps。

  也就是说，接入层交换机上传端口必须满足 80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的 50%，100M 的也就 50 M 左右，)，所以接入层交换机应选用具有1000M上传口的交换机。

  条件 2： 交换机的背板带宽，如选择 24 口交换机，自带二个 1000M 口，总共 26 口，则接入层的交换机背板带宽要求为：(24100M2+100022)/1000=8.8Gbps的背板带宽。

  条件 3：包转发率：一个 1000M 口的包转发率为 1.488Mpps/s， 则接入层的交换机交换速率为：(24*100M/1000M+2)*1.488=6.55Mpps。

  根据以上条件得出：当有 20 路 720P 摄像机接入一个交换机时，此交换机至少必须具有1个1000M上传口、20个以上的100M接入端口才能满足需求。

  2、汇聚层交换机的选择

  假如总共有5个交换机接入，每个交换机有20摄像机，码流为4M，那么汇聚层的流量为：4Mbps*20 *5=400Mbps，那么汇聚层的上传端口必须是1000M以上的。

  如果5个IPC接入一个交换机，一般情况下需使用一个8口交换机，那么这个 8 口交换机是否满足要求？可以看如下三个方面：

   背板带宽：端口数端口速度2=背板带宽 ，即81002=1.6Gbps。

  包交换率：端口数端口速度/10001.488Mpps=包交换率，即8100/10001.488=1.20Mpps。有些交换机的包交换率有时计算出不能达到此要求，那么就是非线速交换机，当进行大容量数量吞吐时，易造成延时。级联口带宽：IPC 的码流*数量=上传口的最小带宽，即4.*5=20Mbps。通常情况下，当 IPC 带宽超过 45Mbps 时，建议使用 1000M 级联口。

  另外，由于主要压力是在汇聚层交换机，因为既要承担监控存储的流量，还要承担实时查看调用监控的压力，所以选择适用的汇聚交换机显得非常重要。

  总的来说，用户通常都是通过核心交换机连接并获取视频的，所以局域网内的视频监控进行交换机选择时，接入层和汇聚层交换机的选择通常只需要考虑交换容量的因素就够了。同时由于主要压力是在汇聚层交换机，因为既要承担监控存储的流量，还要承担实时查看调用监控的压力，所以选择适用的汇聚交换机显得非常重要。
